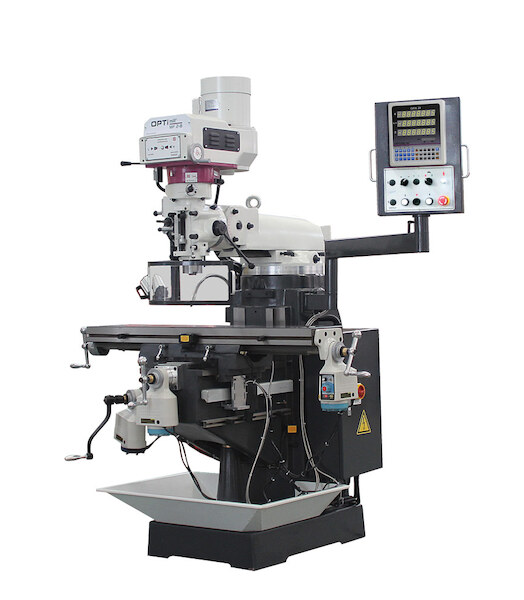

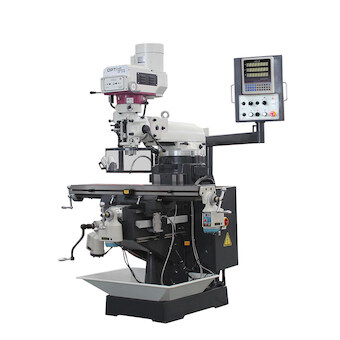

Univerzální frézka OPTImill MF 2-B

Univerzální vrtačko-frézka s mechanickým variátorem pro plynulou regulaci otáček. S digitálním odměřováním polohy DPA 31 Plus.

• Těžké, masivní provedení z kvalitní Meehanite litiny
• Vysoká přesnost oběhu díky kuželíkovým ložiskům, <0,01 mm měřeno na pinole
• Nastavitelná rybinová vedení 55° v osách X a Z
• Nastavitelné ploché vedení v ose Y
• Chladicí zařízení
• Centrální jednotka mazání

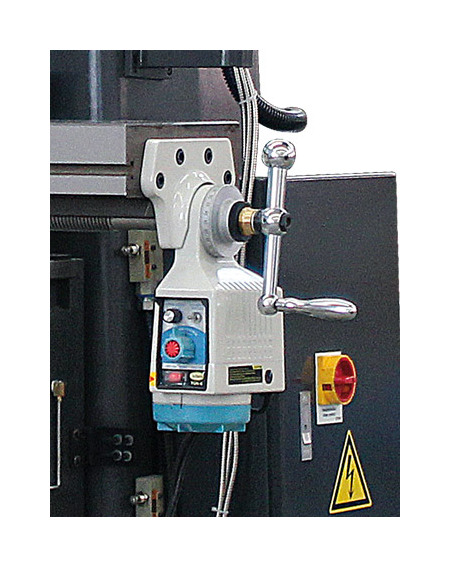

• Strojní posuv osy X, Y a Z
• Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami
• Frézovací hlavu lze naklopit o ± 45°
• Jemný přísuv pinoly
• Nastavitelný doraz vrtací hloubky pomocí milimetrové stupnice
• Pravý / levý chod
• Plynulá regulace rychlosti
• Vřeteno uložené v přesných ložiscích
• Mechanická brzda vřetene
• Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem

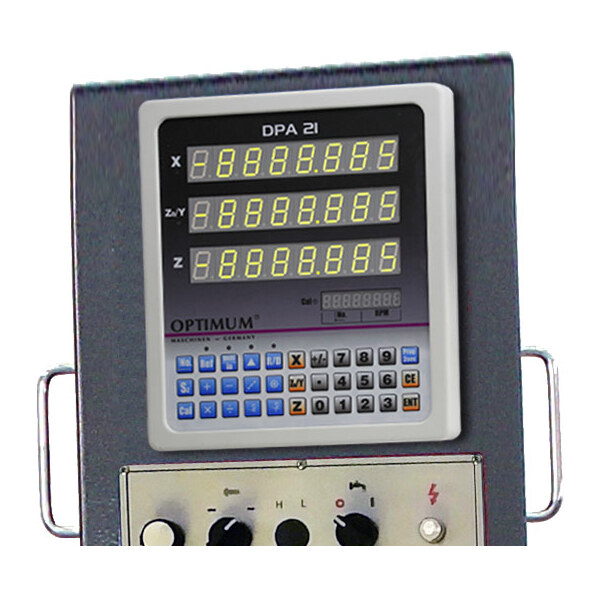

• Digitální odměřování polohy DPA 31 Plus:
• Výrazné snížení výrobního času
• Snadné použití
• Vyšší přesnost obrábění
• Měřící lišta s čtecí hlavou na ose X
• Magnetické pásky ose Y a Z
• Přehledná tlačítka
• Antireflexní displej

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• Vana na třísky
• Chladicí zařízení
• Seřizovací nářadí
• Strojní posuv stolu v ose X,Y,Z

• Příkon:3 kW
• Hmotnost:1000 kg
• Vyložení:15-415mm
• Počet rychlostních stupňů:2, mechanická plynulá regulace

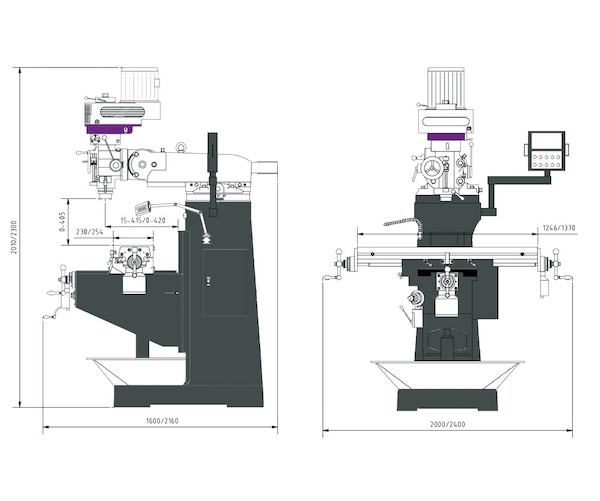

• Rozměry (š × v × h):2000×2010×1600mm
• Rozměry pracovního stolu:1246×230mm
• Elektrické připojení:400 V
• Vrtací výkon max. | ocel:(S235JR) 24 mm
• Vrtací výkon trvalý | ocel:(S235JR) 20 mm
• T-drážky | velikost drážky:16 mm
• Kužel vřetene:ISO40 DIN 2080
• Max. vzdálenost vřetene a stolu:405 mm
• Max. zatížení stolu:200 kg
• Max. průměr stopkové frézy:25 mm
• Max. průměr nožové hlavy:76 mm
• T-drážky | rozteč :63 mm
• Rozsah posuvu - osa X:ruční 690 mm / strojní 610 mm
• Rozsah posuvu - osa Y:ruční 310 mm / strojní 230 mm
• Rozsah posuvu - osa Z:ruční 390 mm / strojní 310 mm
• Úhel naklopení frézovací hlavy :-90° / vertikálně - 45 °až +90° / vertikálně + 45 °
• Zdvih pinoly:127 mm
• Úhel otáčení frézovací hlavy:360 °
• T-drážky | počet:3
• Průměr pinoly:86 mm
• Výkon motoru chladícího čerpadla:90 W
• Rozsah posuvu frézovací hlavy:312 mm
• Strojní posuv pinoly:0,038 / 0,076 / 0,152 mm/ot
• Otáčky:60–4200ot/min
