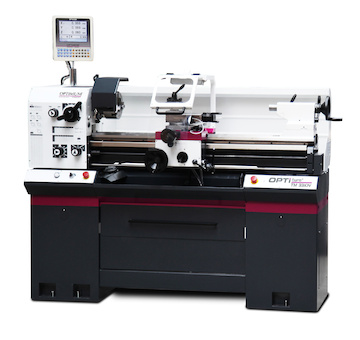

Soustruh OPTIturn TM 3310V

Plně vybavený soustruh s vodicím a tažným šroubem, digitálním odměřováním polohy a s plynulou regulací otáček.

• Kalené a broušené vodicí dráhy osy Z
• Přesné zpracování suportů
• Elektrické díly DC 24 V
• Hlavní motor s elektrickou brzdou a ochranným jističem
• Zaručená házivost čela vřetene <0,015 mm
• Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
• Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
• Pravý / levý chod lze přepínat na podélném suportu
• Dvoukanálová bezpečnostní elektronika
• Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
• Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
• Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
• Vypínače odpovídají normě EN ISO 13849
• Podstavec pro soustruh se stabilní ocelovou konstrukcí
• Čtyřstranný nožový držák
• Nouzové vypínače vpravo i vlevo na podstavci
• Digitální odměřování polohy DPA32
• Frekvenční měnič s integrovaným EMC filtrem
• Tichý chod motoru díky vysoké pulzní frekvenci
• Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
• Průměrná konstantní vertikální síla na čelní plochu (VSC)

Rozsah dodávky:

• Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
• LED osvětlení stroje
• Redukční pouzdro MK 5 / MK 3
• Pevný hrot MK 3
• Čtyřstranný nožový držák 16 mm
• Sada výměnných kol
• Podstavec
• Olejová náplň
• Seřizovací nářadí

• Příkon:1,5 kW
• Hmotnost:470 kg
• Šířka lože:190 mm
• Průchod vřetene:38 mm
• Výška hrotů:165 mm
• Počet rychlostních stupňů:6
• Rozměry (š × v × h):1760×1320×745mm
• Elektrické připojení:400 V
• Plynulá změna otáček:Ano
• Kužel vřetene:MK5
• Max. točný průměr nad ložem:330 mm
• Vzdálenost mezi hroty:1000 mm
• Posuv podélný:0,02 –0,4 mm/ot. (24 )
• Max. posuv nožového suportu:90 mm
• Max. posuv příčného suportu:168 mm
• Závit metrický:0,4 – 10 mm/ot. (26 )
• Upnutí vřetene:Camlock DIN ISO 702-2 č. 4
• Zdvih pinoly:100 mm
• Max. točný průměr nad suportem:216 mm
• Průměr pinoly:38 mm
• Posuv příčný:0,01 –0,2 mm/ot. (32 )
• Otáčky:14–2800ot/min
• Kužel pinoly koníka:MK3
