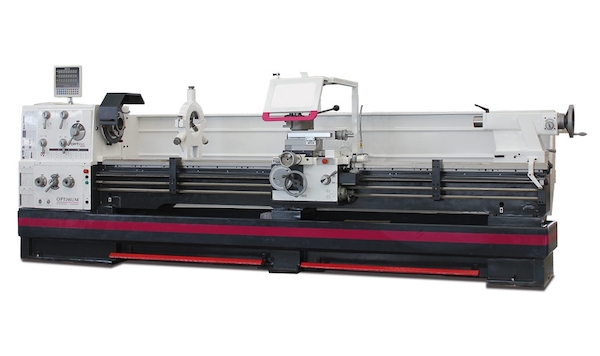

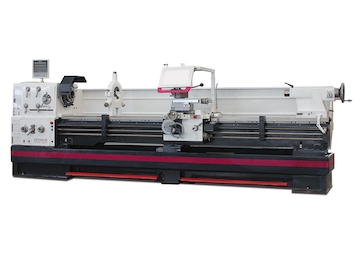

Soustruh OPTIturn TH 6630 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

• Vodící plochy lože jsou kalené a broušené
• Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
• Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
• Broušená ozubená kola a hřídele pracují v olejové lázni
• Páky pro rychloposuv a změnu směru otáčení na suportové skříni
• Centrální mazání vodících ploch
• Koník s kuželem MK5 přestavitelný o ±13 mm
• Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
• Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
• Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
• Kryt sklíčidla s bezpečnostním spínačem
• Pracovní lampa 24 V s kloubovým ramenem
• Externí uzavřené chladící zařízení
• Rozvaděč je vybaven komponenty Siemens
• Nožový držák SWH 9 pro rychlou výměnu nástrojů
• Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• 3-čelisťové sklíčidlo ø 315 mm
• Pevná luneta, průchod Ø 150 mm
• Pohyblivá luneta, průchod Ø 130 mm
• Rychloupínací nožový držák SWH 9-D
• Náhradní držák 41 × 180 typ D pro čtyřhranné nože
• Redukční pouzdro MK 5 / MK 7
• Pevný hrot MK 5
• Doraz s jemným nastavením
• LED pracovní lampa
• Seřizovací nářadí
• Chladicí zařízení

Při výběru soustruhu na kov, nebo stolního soustruhu je třeba dát pozor na výběr vhodné značky výrobce. Bohužel je v dnešní době na trhu mnoho soustruhů na kov různých značek, na které výrobci nedrží skladem prakticky žádné náhradní díly a případný servis je také velice problematický. Jelikož předpokládáme, že bude mít soustruh na kov delší životnost než třeba úhlová bruska, měl by být kladen velký důraz právě na dostupnost náhradních dílů a případný i mimozáruční servis.

Při výběru konkrétního modelu soustruhu na kov je třeba zvolit vhodnou točnou délku, někdy také nazývanou vzdálenost mezi hroty a také točný průměr. Tyto dva základní parametry určují celkovou velikost a hmotnost stroje. Mezi další velmi důležité parametry při volbě soustruhu na kov patří výkon motoru (W), rozsah otáček vřetene, rozsah posuvů a možnost řezání závitů. U velkých konvenčních soustruhů na kov je dnes již prakticky samozřejmostí chlazení nože, osvětlení a případně i digitální odměřování délky.

Pokud si i nadále nejste jisti výběrem vhodného soustruhu na kov, neváhejte nás kontaktovat na tel. 734 370 285, nebo pište na znackovenaradi@email.cz .

• Příkon:9 kW
• Hmotnost:3710 kg
• Šířka lože:400 mm
• Průchod vřetene:105 mm
• Výška hrotů:330 mm
• Počet rychlostních stupňů:16
• Rozměry (š × v × h):4650×1785×1500mm
• Elektrické připojení:400 V
• Plynulá změna otáček:Ne
• Kužel vřetene:MK7
• Max. točný průměr nad ložem:660 mm
• Vzdálenost mezi hroty:3000 mm
• Posuv podélný:0,044 –1,48 mm/ot. (25 )
• Max. posuv nožového suportu:230 mm
• Max. posuv příčného suportu:368 mm
• Závit metrický:0,45 – 120 mm/ot. (54 )
• Závit palcový :80 – 7/16 záv./1“ (60 )
• Upnutí vřetene:Camlock DIN ISO 702-2 č. 8
• Max. točný průměr nad suportem:440 mm
• Max. točný průměr bez můstku:900 mm
• Délka můstku:250 mm
• Posuv příčný:0,022 –0,74 mm/ot. (25 )
• Závit trapézový :7/8 –160 D.P. (42 )
• Závit modulový :0,25 –60 M.P. (46 )
• Otáčky:25–1600ot/min
• Kužel pinoly koníka:MK5
