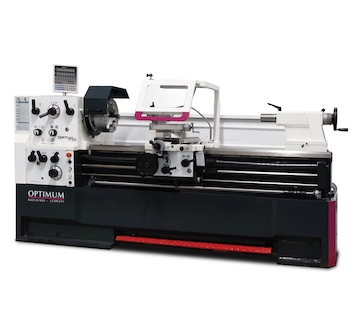

Soustruh OPTIturn TH 5620

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.

• Upínání vřetene Camlock DIN ISO 702-2 č. 8
• Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
• Zaručená házivost čela vřetene <0,015 mm

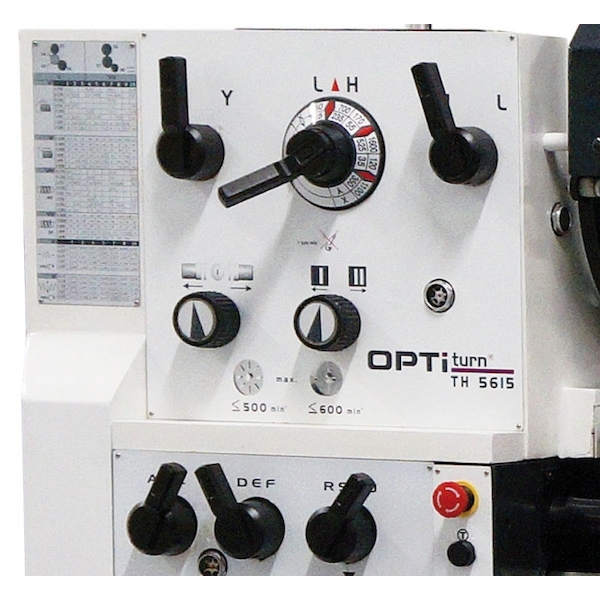

• Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
• Podstavec a lože stroje jsou odlity z jednoho kusu litiny
• Vyjímatelný můstek lože
• Kalené a broušené vodící plochy lože
• Centrální mazání vodících ploch
• Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
• Koník přestavitelný o ±13 mm
• Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
• Podpěťový spínač, nouzový vypínač a jištění motoru
• Mechanická nožní brzda vřetene
• Provedení dle DIN 8606 (nástrojařská přesnost)
• Sklíčidlo „Made in Czech Republic" - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu
•

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• 3-čelisťové sklíčidlo Ø 315 mm
• Pevná luneta pro Ø 19 – 165 mm
• Pohyblivá luneta Ø 16 – 95 mm
• Chladící zařízení
• Stěna ostřiku
• Brzda vřetene
• Držák pro čtyhranné nože D 32×150 mm
• Rychloupínací nožový držák SWH 7-C
• Redukční pouzdro MK7/MK5

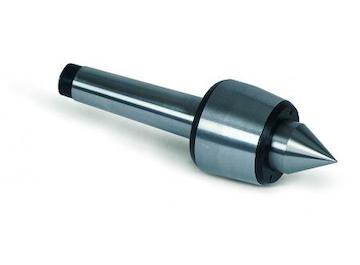

• Pevný hrot MK5 – 2 ks
• Halogenová svítilna 50 W/24 V
• Kufřík s nářadím
• Olejová náplň

Při výběru soustruhu na kov, nebo stolního soustruhu je třeba dát pozor na výběr vhodné značky výrobce. Bohužel je v dnešní době na trhu mnoho soustruhů na kov různých značek, na které výrobci nedrží skladem prakticky žádné náhradní díly a případný servis je také velice problematický. Jelikož předpokládáme, že bude mít soustruh na kov delší životnost než třeba úhlová bruska, měl by být kladen velký důraz právě na dostupnost náhradních dílů a případný i mimozáruční servis.

Při výběru konkrétního modelu soustruhu na kov je třeba zvolit vhodnou točnou délku, někdy také nazývanou vzdálenost mezi hroty a také točný průměr. Tyto dva základní parametry určují celkovou velikost a hmotnost stroje. Mezi další velmi důležité parametry při volbě soustruhu na kov patří výkon motoru (W), rozsah otáček vřetene, rozsah posuvů a možnost řezání závitů. U velkých konvenčních soustruhů na kov je dnes již prakticky samozřejmostí chlazení nože, osvětlení a případně i digitální odměřování délky.

Pokud si i nadále nejste jisti výběrem vhodného soustruhu na kov, neváhejte nás kontaktovat na tel. 734 370 285, nebo pište na znackovenaradi@email.cz .

• Příkon:7500 W
• Hmotnost:2720 kg
• Šířka lože:350 mm
• Průchod vřetene:80 mm
• Posuv pinoly:180 mm
• Výška hrotů:280 mm
• Počet rychlostních stupňů:12
• Rozměry (š × v × h):3340×1460×1150mm
• Elektrické připojení:400 V
• Plynulá změna otáček:Ne
• Kužel vřetene:MK7
• Otáčky - provedení Vario:10–2500ot/min
• Max. točný průměr nad ložem:560 mm
• Vzdálenost mezi hroty:2000 mm
• Posuv podélný:0,059 –1,646 mm/ot. (35 )
• Max. posuv nožového suportu:130 mm
• Max. posuv příčného suportu:316 mm
• Závit metrický:0,2 – 14 mm/ot. (47 )
• Závit palcový :2 – 112 záv./1“ (60 )
• Upnutí vřetene:Camlock DIN ISO 702-2 č. 8
• Max. točný průměr nad suportem:355 mm
• Max. točný průměr bez můstku:790 mm
• Délka můstku:270 mm
• Posuv příčný:0,020 –0,573 mm/ot. (35 )
• Závit trapézový :4 –112 D.P. (50 )
• Závit modulový :0,1 –7 M.P. (34 )
• Výkon motoru chladícího čerpadla:100 W
• Otáčky:25–1600ot/min
• Kužel pinoly koníka:MK5
